Resumo
A presente invenção diz respeito à fabricação de produtos cerâmicos de barro vermelho, contendo, na sua composição, lamas provenientes do tratamento dos efluentes gerados em operações de tratamento de superfície de metais.

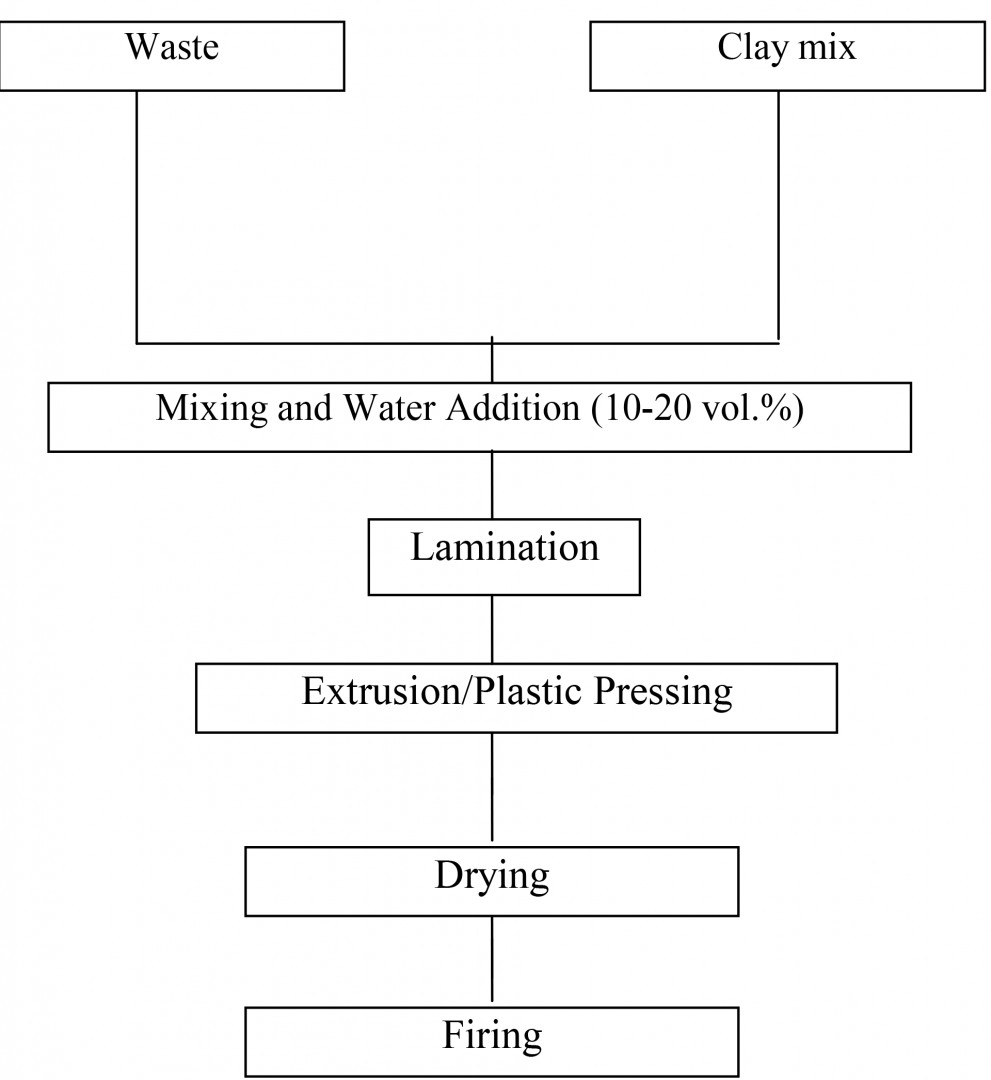

A otimização das condições de processamento, em particular o processo de mistura das lamas com a matriz argilosa, teve como referência o mínimo desvio em relação ao processo normal de fabrico dos produtos cerâmicos.
É possível incorporar até 5% em peso de lamas, em pastas para tijolos, telhas ou abobadilhas. As características físicas dos produtos cozidos são compatíveis com as exigências de utilização, em particular a resistência mecânica à flexão (> 100 kg-f/cm2) e níveis de absorção de água inferiores a 10%.
A inertização dos produtos cozidos foi comprovada por teste de eco-toxicidade, baseado em lixiviação aquosa, segundo a norma DIN 38414-S4. Com as condições de fabricação descritas neste invento, obtêm-se produtos que são classificados como inertes nos termos da legislação comunitária em vigor, nomeadamente para efeitos de deposição em aterro, como estipulado na Directiva 31/1999/CE.
Aspetos inovadores & principais vantagens
A presente invenção diz respeito ao fabrico de produtos cerâmicos à base de barro vermelho, contendo lamas provenientes do tratamento de efluentes gerados em operações industriais de acabamento de superfície metálicas (por exemplo, galvanização). A otimização das condições de processamento, em particular a mistura das lamas com a matriz de argilosa, teve como objetivo minimizar o desvio das condições normais de fabrico e não prejudicar as propriedades do produto. É possível incorporar até 5% em peso de lamas, em formulações comuns utilizadas para a produção de tijolos e telhas. As características físicas dos produtos cozidos são compatíveis com as exigências de utilização, em particular a resistência mecânica à flexão (> 10 MPa) e os níveis de absorção de água (abaixo de 10% em peso). A inertização perigosa dos produtos cozidos foi comprovada por teste de eco-toxicidade, com base na lixiviação aquosa realizada de acordo com o protocolo DIN 38414-S4. Com as condições de fabrico descritas neste invento, obtêm-se produtos que são classificados como inertes em conformidade Directiva da UE 31/1999.
Aplicações
A principal aplicação desta invenção (os potenciais sectores comerciais / industriais) está direcionada para os produtores de lamas, como uma alternativa ao aterro que pode ser caro (alguns resíduos são perigosos) e para os produtores de cerâmica, ou seja, tijolos e telhas para aplicações comuns (construção).
Inventores
Batista, João; Silva, Rui; Castro, Fernando; Figueiredo, JoséNossos Inventores
João António Labrincha Baptista
Professor Catedrático
Rui Ramos Ferreira e Silva
Professor associadoTitulares
TecminhoUniversidade do Minho
Universidade de Aveiro
C.F. Duarte &
Filhos, Lda
Alumínios Ibérica, Lda
Fábrica de Serração E Cerâmica Amaro de Macedo, Lda
Ferespe-Fundição de Ferro E Aço, Lda
Grupos Envolvidos
Patentes Similares
Formulações aquosas de revestimento para aplicação no tratamento superficial de substratos celulósicos
Neto, Carlos; Barros, Carmen; Fernandes, Susana; Silvestre, Armando; Gandini, Alessandro;
Deposição serigráfica de óxidos de titânio e zinco em peças cerâmicas vidradas que apresentam actividade fotodegradativa de soluções coradas
Batista, João; Marcos, Pedro; Marto, John
Método para a obtenção de um extrato rico em ácidos triterpénicos a partir da casca de eucalipto
Domingues, Rui ; Barros, Carmen; Silvestre, Armando; Neto, Carlos; Silva, Carlos;
Termómetro molecular luminiscente que comprende una matriz orgánica/inorgánica com complejos tris (?-dicetonato) de lantánidos)
Palacio, Fernando; Escolano, Angel; Silva, Nuno; Carlos, Luis ; Amaral, Vitor; Lima, Patricia; Brites, Carlos
